ROBODRILL
FANUC ROBODRILL α-DiB Plus series
(표준사양)
고속, 고정도, 고효율 소형 절삭 가공 기계
FANUC ROBODRILL α-DiB Plus 시리즈 (표준 사양)는 주축 30 번 고속, 고정도, 고효율 소형 절삭 가공 기계입니다.
-

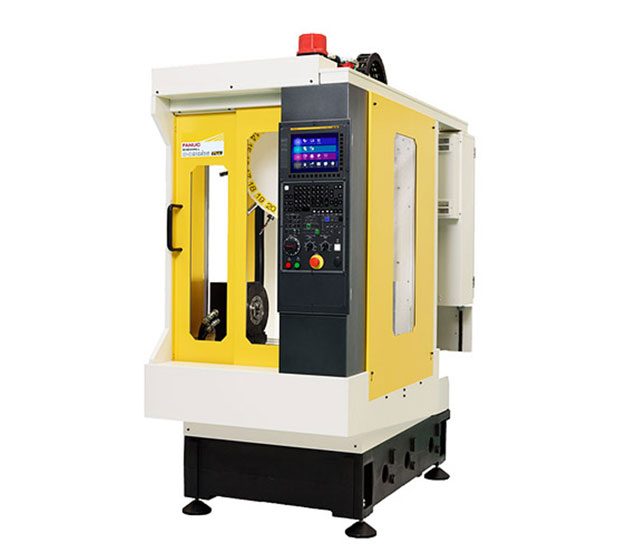

α-D21Si B5 Plus
α-D14S i B5 Plus
α-D21S i B Plus
α-D14S i B Plus -

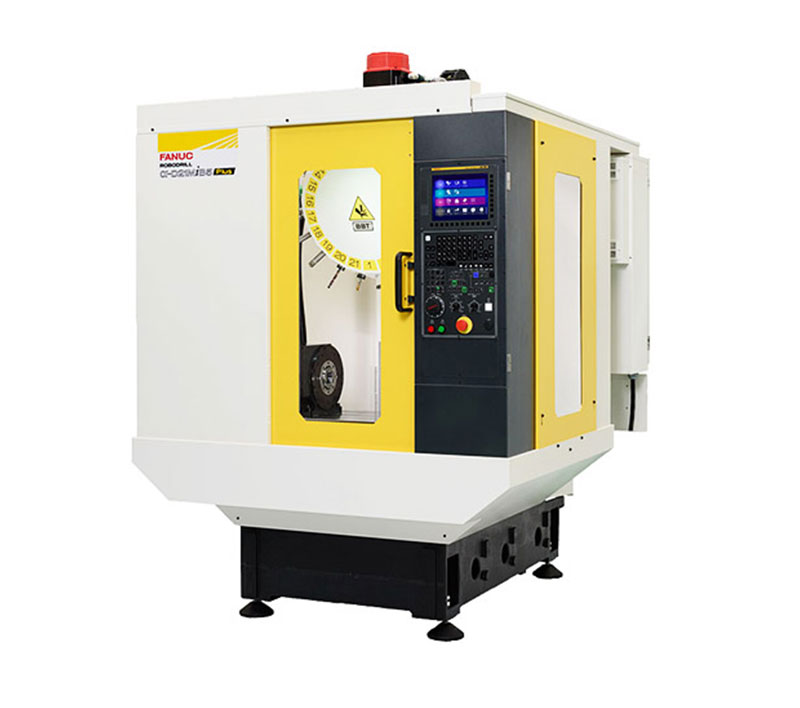

α-D21M i B5 Plus
α-D14M i B5 Plus
α-D21M i B Plus
α-D14M i B Plus -

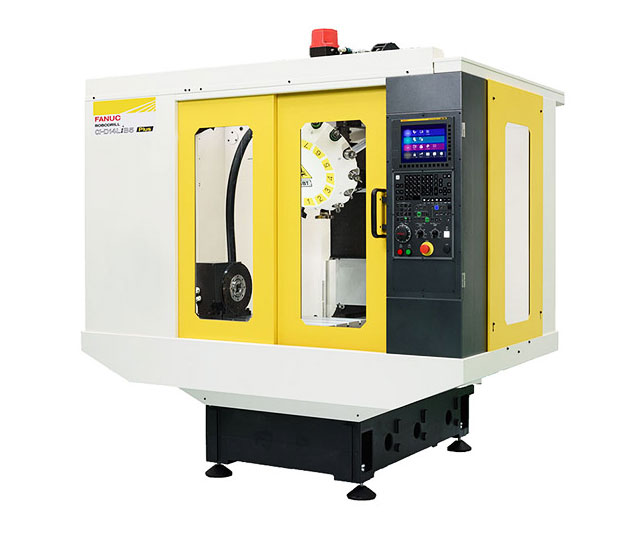

α-D21L i B5 Plus
α-D14L i B5 Plus
α-D21L i B Plus
α-D14L i B Plus
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| 이동량 [mm] | 제어 장치 | ||||
|---|---|---|---|---|---|
| X 축 | 300 | 500 | 700 | ||
| Y 축 | 300 + 100 | 400 | |||
| Z 축 | 330 | ||||
| 테이블 상단 – 스핀들 게이지 거리 | 150mm to 480mm (300mm High Column 적용 시 최대 780mm) |
||||
| 공구개수 | 21 개 | α-D21S i B5 Plus | α-D21M i B5 Plus | α-D21L i B5 Plus | Series 31i -B5 Plus |
| 14 개 | α-D14S i B5 Plus | α-D14M i B5 Plus | α-D14L i B5 Plus | ||
| 21 개 | α-D21S i B Plus | α-D21M i B Plus | α-D21L i B Plus | Series 31i -B Plus | |
| 14 개 | α-D14S i B Plus | α-D14M i B Plus | α-D14L i B Plus | ||
| 공작물 허용 질량 | 200kg(균일하중) | 300kg(균일하중) | Series 31i-B(5) Plus | ||
| 최대 공구 질량 | 2kg/Tool(총질량 23kg) / 3kg/Tool(총질량 33kg) : α-D21SiB5 Plus/ α-D21MiB5 Plus/ α-D21LiB5 Plus 2kg/Tool(총질량 15kg) / 3kg/Tool(총질량 22kg) : α-Di4SiB5 Plus/ α-D14MiB5 Plus/ α-D14LiB5 Plus |
||||
강력한 주축 라인업
가공 대상에 따라 최적의 주축을 선택할 수 있습니다.
| 주축 사양 | 주축 회전 속도 | 주요 가공 대상 |
|---|---|---|
| 표준 주축 | 10,000 min-1 |
다양한 가공 분야에 대응 |
| 고 토크 주축 | 철 부품의 중절 삭 가공에 대응 | |
| 고 가속 주축 | 알루미늄 부품의 고속·고 능률 가공에 대응 | |
| 태핑 주축 | 12,000 min-1 | 가속/감속 속도를 추구하여 경절삭 가공에 대응 |
| 고속 주축 | 24,000 min-1 | 매끄러운 가공면 품질이 필요한 가공에 대응 |

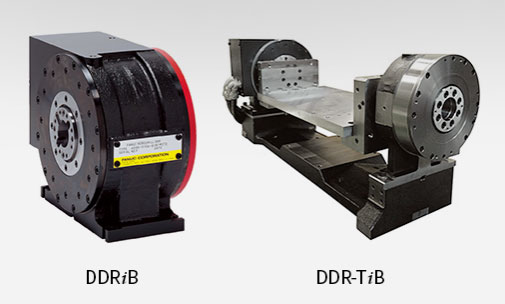

FANUC ROBODRILL DDRiB / DDR-TiB
고속, 고정도 회전 테이블
다이렉트 드라이브에 의해 고속·고정도 가공이 가능한 회전 테이블입니다. 주물 형상의 최적화 및 클램프 기구의 개량에 의해, 강성·고속화를 실현하고 있습니다.
FANUC ROBODRILL DDRiB(PDF 파일)
-
FANUC ROBODRILL DDR-TiB(PDF 파일)
DDRiB의 주요 사양
| 최대 토크 | 275 N･m |
|---|---|
| 테이블 최고 회전 수 | 200 min-1 |
| 분할 정도 | ±0.0028 deg.(±10 sec.) |
| 최대 적재 중량 | 100kg |

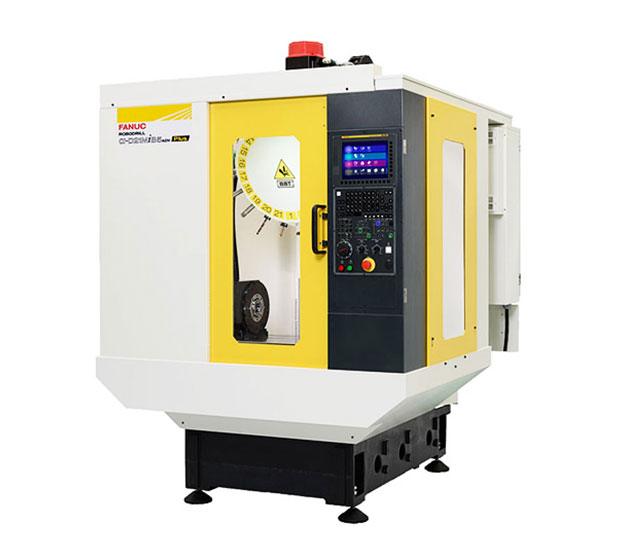

FANUC ROBODRILL α-DiBADV Plus series(고성능 사양)
고속, 고정도, 고효율 소형 절삭 가공 기계
FANUC ROBODRILL α-DiBADV Plus 시리즈(고성능 사양)는 주축 30 번 고속, 고정도, 고효율 소형 절삭 가공 기계입니다. 기구부의 일신하여 가공 영역의 확대와 사이클 타임의 단축을 실현하고 있습니다.
-

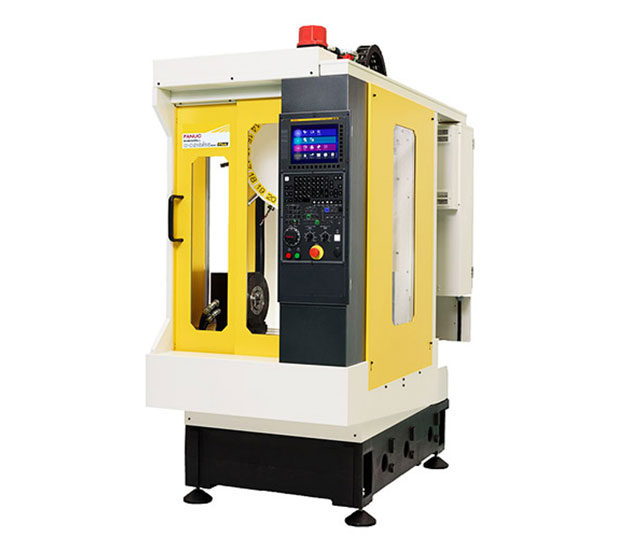

α-D21S i B5ADV Plus
α-D14S i B5ADV Plus
α-D21S iBADV Plus
α-D14S i BADV Plus -

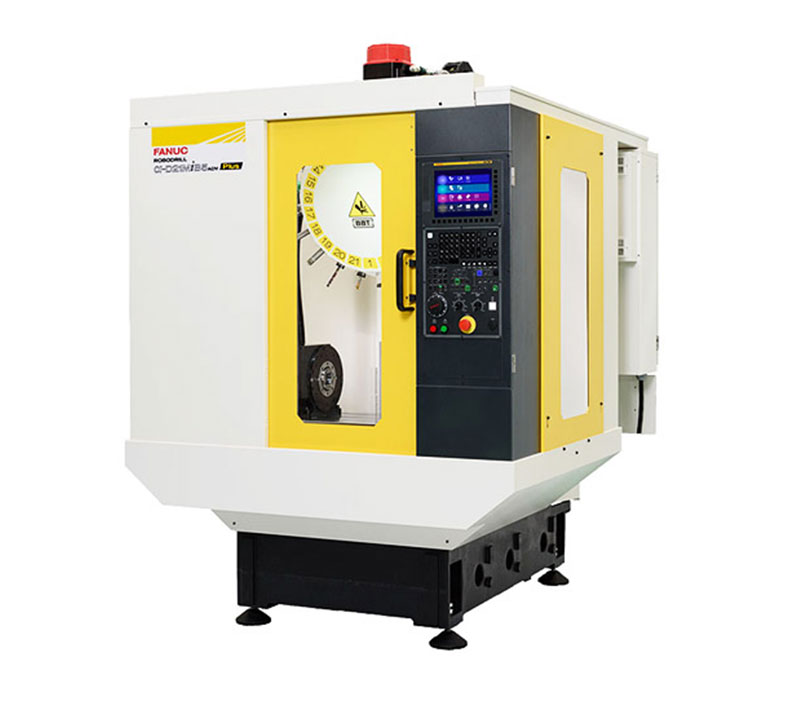

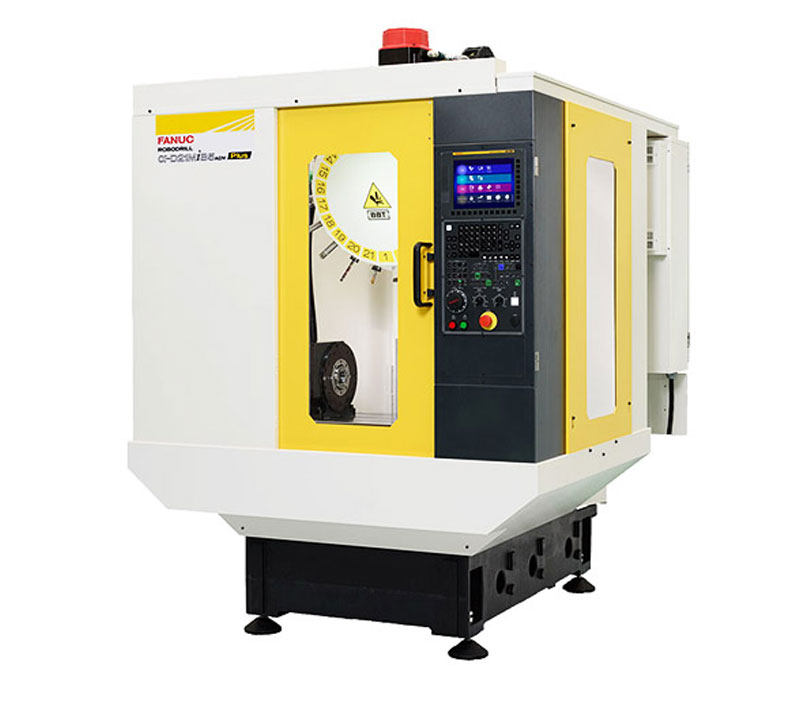

α-D28M i B5ADV Plus
α-D21M i B5ADV Plus
α-D14M i B5ADV Plus
α-D28M i BADV Plus
α-D21M i BADV Plus
α-D14M i BADV Plus -

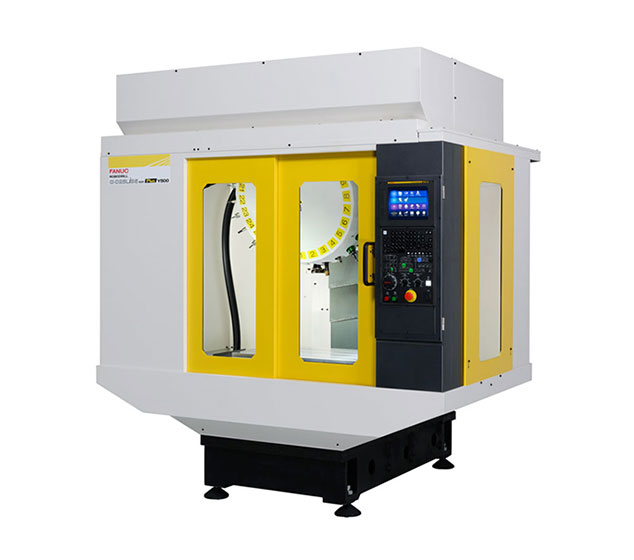

α-D28L i B5ADV Plus Y500
α-D21L i B5ADV Plus Y500
α-D14L i B5ADV Plus Y500
α-D28L i BADV Plus Y500
α-D21L i BADV Plus Y500
α-D14L ㅍ BADV Plus Y500
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| 이동량 [mm] | 제어 장치 | ||||
|---|---|---|---|---|---|
| X 축 | 300 | 500 | 700 | ||
| Y 축 | 300 + 100 | 400 | 500 | ||
| Z 축 | 400 | ||||
| 테이블 상단 – 스핀들 게이지 거리 | 80mm to 480mm (400mm High Column 적용 시 최대 880mm) |
||||
| 공구개수 | 28 개 | - | α-D28M i B5ADV Plus | α-D28L i B5ADV Plus Y500 | Series 31i -B5 Plus |
| 21 개 | α-D21S i B5ADV Plus | α-D21M i B5ADV Plus | α-D21L i B5ADV Plus Y500 | ||
| 14 개 | α-D14S i B5ADV Plus | α-D14M i B5ADV Plus | α-D14L i B5ADV Plus Y500 | ||
| 28 개 | - | α-D28M i BADV Plus | α-D28L i BADV Plus Y500 | Series 31i -B Plus | |
| 21 개 | α-D21S i BADV Plus | α-D21M i BADV Plus | α-D21L i BADV Plus Y500 | ||
| 14 개 | α-D14S i BADV Plus | α-D14M i BADV Plus | α-D14L i BADV Plus Y500 | ||
| 공작물 허용 질량 | 200kg(균일하중) | 400kg(균일하중) | Series 31i-B(5) Plus | ||
| 최대 공구 질량 | 28 Tools : 2kg/Tool(총질량 30kg) / 3kg/Tool(총질량 38kg) / 4kg/Tool(총질량 46kg) 21 Tools : 2kg/Tool(총질량 23kg) / 3kg/Tool(총질량 33kg) / 4kg/Tool(총질량 46kg) 14 Tools : 2kg/Tool(총질량 15kg) / 3kg/Tool(총질량 22kg) / 4kg/Tool(총질량 30kg) |
||||
강력한 주축 라인업
가공 대상에 따라 최적의 주축을 선택할 수 있습니다.
| 주축 사양 | 주축 회전 속도 | 주요 가공 대상 |
|---|---|---|
| 표준 주축 | 10,000 min-1 |
다양한 가공 분야에 대응 |
| 고 토크 주축 | 철 부품의 중절 삭 가공에 대응 | |
| 고 가속 주축 | 알루미늄 부품의 고속·고 능률 가공에 대응 | |
| 태핑 주축 | 12,000 min-1 | 가속/감속 속도를 추구하여 경절삭 가공에 대응 |
| 고속 주축 | 24,000 min-1 | 매끄러운 가공면 품질이 필요한 가공에 대응 |
FANUC ROBODRILL DDRiB / DDR-TiB
고속, 고정도 회전 테이블
다이렉트 드라이브에 의해 고속·고정도 가공이 가능한 회전 테이블입니다. 주물 형상의 최적화 및 클램프 기구의 개량에 의해, 강성·고속화를 실현하고 있습니다.
-
FANUC ROBODRILL DDRiB(PDF 파일)
-
FANUC ROBODRILL DDR-TiB(PDF 파일)
DDRiB의 주요 사양
| 최대 토크 | 275 N･m |
|---|---|
| 테이블 최고 회전 수 | 200 min-1 |
| 분할 정도 | ±0.0028 deg.(±10 sec.) |
| 최대 적재 중량 | 100kg |
